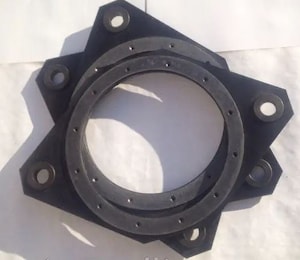

Тормозной диск УВ3146-00-009 к муфте-тормозу УВ3146

Тормозной диск УВ3146-00-009 является одной из составных частей муфты-тормоза серии УВ 3146 (см.рис.1). Муфты-тормоз серии УВ36.. обеспечивают передачу крутящего момента, включение и отключение рабочих органов кузнечно-прессового и иного оборудования и нашли своё наиболее широкое применение при производстве кривошипных прессов моделей КД2126, КД2126К, КД2126Е, КД2326, КД2326Е, КД2130, КД2330 и др.., а также гильотин. Муфта-тормоз типа УВ36хх имеет надёжную конструкцию, однако по мере эксплуатации возникает необходимость замены некоторых быстроизнашиваемых частей, например, тормозных дисков с закреплёнными на них фрикционными накладками.. По мере износа тормозного диска может быть замена как одна накладка, так и весь комплект, состоящий из 3-х штук.

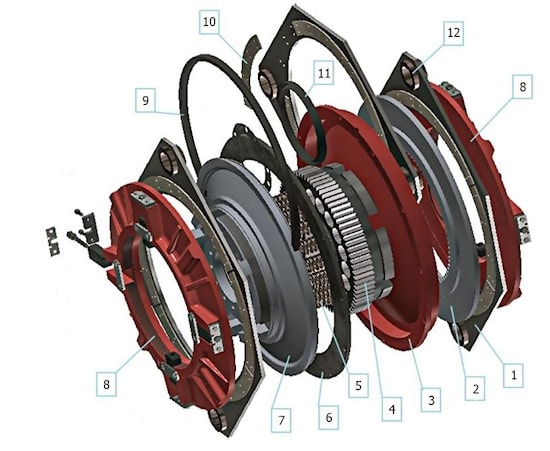

Конструкция муфты тормоза серии УВ36хх

Рис.1

Перечень запчастей:

1. Диск тормозной в сборе (код детали ..-009)

2. Диск зубчатый (код детали ..-406. )

3. Цилиндр (код детали ..-103)

4. Ступица (код детали..-101)

5. Пружина (код детали..-405)

6. Диск промежуточный (код детали ..-407)

7. Поршень (код детали ..-102)

8. Диск опорный (код детали ..-105)

9. Манжета большая (код детали ..-802)

10. Сектор фрикционный (код детали ..-009/801)

11. Манжета малая (код детали ..-803)

12. Втулка (код детали ..-009/402

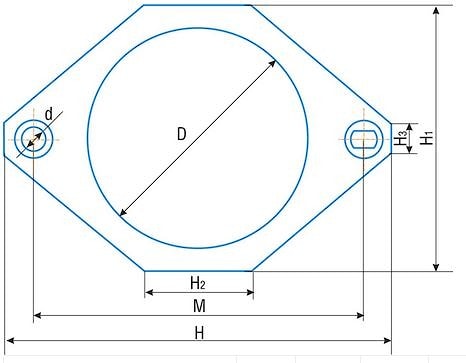

Габаритные размеры тормозного диска –модель УВ3146—00-009

Рис.2
