Дросселирующий гидрораспределитель Г61-41, иначе называемый золотник Г61-41 или следящий золотник, соответствует ТУ 2-053-1477-80 и нашёл широкое применение в следящих системах гидроприводов различных токарных, фрезерных, поперечно-строгальных и иных типов станков и механизмов. Дросселирующие гидрораспределители представляют собой регулирующие гидравлические аппараты, меняющие расход и направление потока рабочей жидкости в нескольких линиях одновременно в зависимости от внешнего управляющего воздействия, которое чаще всего бывает механическим или электрическим.
Дросселирующие распределители типа Г61-41 являются аппаратами встраиваемого исполнения, к качеству исполнения основных деталей которого применяются достаточно жесткие требования.
Дросселирующий гидрораспределитель Г61-41 состоит из корпуса, гильзы и вставленного в неё четырёхкромочного золотника. Гильза с золотником в свою очередь вставляется в корпус, имеющий каналы для соединения крайних кольцевых канавок со сливной линией, средней—с напорной, а двух промежуточных—с гидродвигателем.
Технические параметры дросселирующих гидрораспределителей типа Г61-41:
Наименование параметра
Норма для исполнений
Г61-41
Г61-41А
Г61-41Б
Г61-41В
Расход рабочей жидкости номинальный, л/мин
16,0
Давление на входе ном., МПа
6,3
Расход рабочей жидкости через каждую из кромок, см³/мин
750-820
920-1000
1000-1200
1335-1500
Утечка рабочей жидкости в дренаж, см³/мин
1,0
Усилие управления, Н
1,0
Масса, кг
0,43

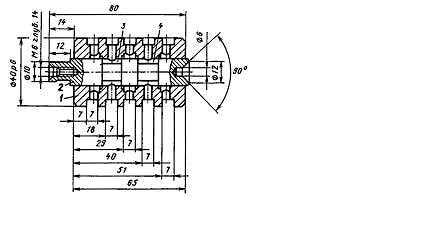

Габаритные размеры дросселирующего гидрораспределителя Г61-41:
