Гидрораспределитель 1П 110.16.02.060-01-.. в искробезопасном исполнении
На производствах и на оборудовании, где существует вероятность возгорания (газа или пыли), применяются гидрораспределители в искробезопасном исполнении. Распределители осуществляют пуск, останов и изменение направления потоков рабочей жидкости в гидросистемах машин. Чаще всего гидрораспределители типа 1П110.16.02.060-01 устанавливаются на горных машинах (например, проходческих).
Структура условного обозначения:
Технические характеристики взрывозащищённого гидрораспределителя типа 1П110.16.02.060-01-..:
Наименование параметра
Значение параметра
Условный проход Ду, мм
10
Давление на входе, МПа
32
Расход рабочей жидкости, л/мин
40
"---- для исполнения с фильтром, л/мин
5
Напряжение питания электромагнита, В
24
Потребляемая мощность, Вт
18
Уровень взрывозащиты
РО, Иа С
Степень защиты
IP55
Тип источника питания
ИП24-12 или КПТ13
Масса, кг- с одним электромагнитом
6,8
"---- с двумя электромагнитами
9,4
Габаритные и присоединительные размеры гидрораспределителей типа 1П110.16.02.060-01-..:
РИС.1
А) 2-х позиционный распределитель
РИС.2
Б) 3-х позиционный распределитель
Присоединительные размеры соответствуют ISO 4401.

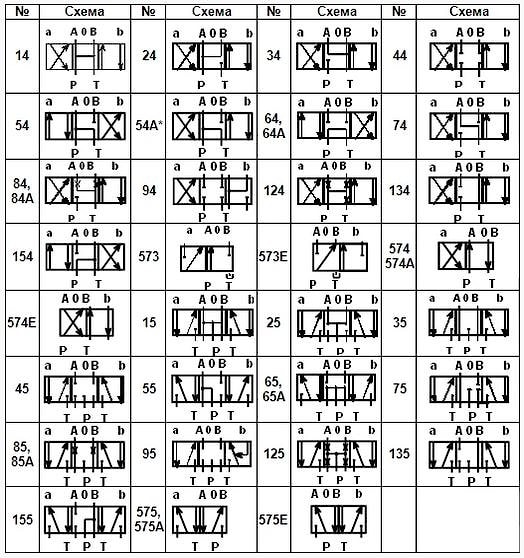

Аналогично как и для стандартных типов гидрораспределителей с Ду-10мм, распределители 1П110.16.02.060-01-.. в искробезопасном исполнении имеют ряд схем распределения потоков (см. рис.3).
РИС.3
