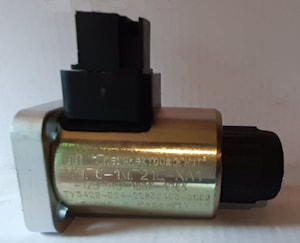

Некоторые модели гидрораспределителей с условным проходом 6 и 10мм могут быть снабжены электромагнитными катушками, обладающими тяговым усилием большим, чем привычные электромагниты типа ПЭ-35 (ЭМ6М) или ЭМ25 (ЭМ10М). В данном случае применяется электромагнитный привод типа МЭГ6… Электромагнитные приводы иначе могут называть электромагнитами либо электромагнитными катушками (катушками).
Электромагниты типа МЭГ6.. имеют ряд преимуществ:
–обладают большим тяговым усилием;
–наличие «мокрого якоря» (в этом случае полость герметичной гильзы соединена с полостью гидрораспределителя);
–металлический корпус, защищённый от коррозии;
–возможность замены без разгерметизации и снятия давления в системе.
Конструкция электромагнитного привода МЭГ6.. позволяет применять его не только для станочной техники, но и для мобильной. Кроме того, электромагнитный привод типа МЭГ6.. может с успехом заменить электромагнитные катушки типа
ПЭ-35.. и ПЭ-36...
Структура условного обозначения электромагнитного привода типа МЭГ6..
МЭГ—обозначение серии электромагнитов
6—для габарита с
Ду=6мм, наружный диаметр катушки 42мм (либо 6Б--для Ду=6мм, наружный диаметр катушки 45мм; 10–для габарита с Ду=10мм, наружный диаметр катушки 62мм; 10Б-для Ду=10мм, наружный диаметр катушки 69мм)
1.-цифра—обозначение способа крепления к корпусу:
1-крепление через присоединительный фланец (4 винта);
2-крепление посредством резьбы на гильзе (ввёртный тип);
2.-буква—обозначение исполнения:
С-для станочной техники;
М-для мобильной техники
3.-буква—род тока питающей сети:
В-переменный,
Г-постоянный
4.- две цифры—ном.напряжение питающей сети:
21--12В,
22--24В,
23--36В,
24--48В,
25--110В,
26--220В /
01—24В 50Гц;
02—36В 50Гц;
03—110В 50Гц;
04—127В 50Гц;
05—220В 50Гц;
06—380В 50Гц
5.-буква—тип присоединения выводов катушки:
С—соединитель СЭ11-19 (DIN 43650A);
С1-соединитель С1;
П—соединитель 2РМГ14;
Т–соединитель 2РМТ14;
А—соединитель АМР Junior Power Timer (розетка с выводным проводом направлена в сторону, противоположную гидроаппарату);
АА--соединитель АМР Junior Power Timer (розетка с выводным проводом направлена в сторону гидроаппарата);
ДХ—соединитель формы А по DIN43650, где Х-код электрической цепи, встроенный в розетку соединителя
6.-буквы—обозначение климатического исполнения:
У3; УХЛ4; ХЛ1; О1.
Пример условного обозначения электромагнита к гидрораспределителю типа 1РЕ6..: МЭГ6-1МГ22С УХЛ4.
Технические характеристики электромагнита типа МЭГ6..:
Наименование параметра | Исполнение "С" | Исполнение "М" |
Тяговое усилие при ном.ходе якоря, не менее. Н | 55 | 52 |
Потребляемая активная мощность, не более, Вт | 35 | 35 |
Допустимое отклонение питающего напряжения от номинала, не более, % | +10 / -15 | +25 / -10 |
Номинальный ход якоря, мм | 2,5 | 2,5 |
Полный ход якоря, мм | 5,5 | 5,5 |
Время срабатывания, не более, С | 0,04 | 0,04 |
Габаритные и присоединительные размеры электромагнита типа МЭГ6..:
Габаритные и присоединительные размеры КАТУШЕК для электромагнитов типа МЭГ6 с различными соединителями:

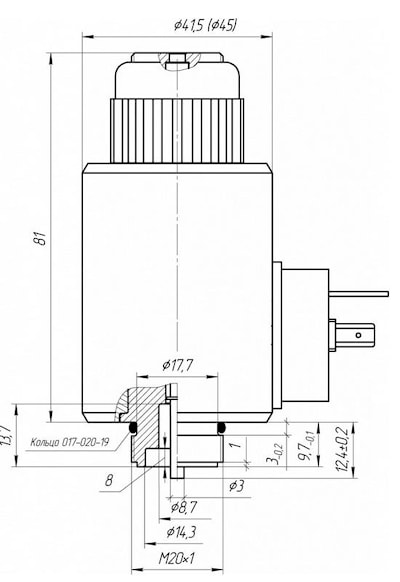

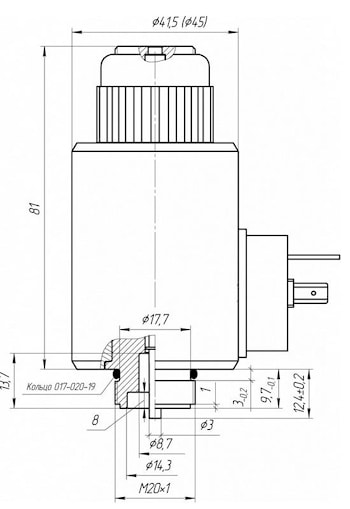

Габаритные и присоединительные размеры электромагнита типа МЭГ6-2(Б):
