В различных гидрораспределителях и клапанах в качестве привода устанавливаются катушки электромагнитные (иначе электромагниты). В настоящее время в большинстве импортных распределителей и клапанов, имеющих электромагнитное управление используют маслозаполненные катушки, так называемые «мокрые» магниты. Данный тип электромагнитов более надёжен, обеспечивает высокую частоту переключений и быстродействие. Катушки имеют кнопку ручного дублирования.

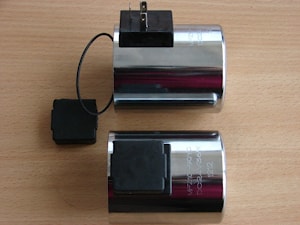

Предлагаемые нашей компанией электромагнитные катушки типа MFZ и MFB китайского производства могут служить в качестве замены катушек электромагнитных (электромагнитных приводов) многих известных брендов.
Электромагнитные катушки поставляются в комплекте с соединителями по DIN 43650А (аналог СЭ11-19) со световой индикацией. Во избежание поломок и перебоев в работе рекомендуется подключение электромагнитных катушек (гидрораспределителей) ТОЛЬКО через разъёмы, поставляемые в комплекте.
Технические характеристики катушек электромагнитных типа MFB и MFZ:
Модель катушки
Ном.напряжение, В
Ном.усилие, Н
Ход якоря, не менее, мм
Полный ход якоря, не менее, мм
Потребляемая мощность, не менее, Вт
Частота включений (количество в час)
MFZ8 и MFB8 (для гидрораспределителей типа 4WE6..)
12; 24 (пост.) / 110; 220 (перем.)
50,0
3
6.5
32
12000
MFZ10 и MFB10 (для гидрораспределителей типа 4WE10..)
12; 24 (пост.) / 110; 220 (перем.)
120,0
4
10.5
36
12000
ПРИМЕЧАНИЕ: Для гидрораспределителей типа 4WE10.. также имеются катушки, имеющие стандартное тяговое усилие, а именно 90Н.
Габаритные размеры катушек электромагнитных типа MFZ8 и MFB8--для гидрораспределителей с Ду=6мм (4WE6..): Габаритные размеры катушек электромагнитных типа MFZ10 и MFB10--для гидрораспределителей с Ду=10мм (4WE10..):
