Гидрораспределители золотниковые--как выбрать и заказать
![Гидрораспределители золотниковые--как выбрать и заказать](img/news/2024071701.jpg?ver=172234128730px&w=300)
Гидрораспределители представляют собой одну из разновидностей гидравлических клапанов, которая широко применяется в станкостроении. Гидрораспределители обеспечивают распределение потоков рабочей жидкости (чаще всего гидравлического масла типа HLP и реже водо-гликолевых жидкостей типа HFC), т.е распределители изменяют направление рабочей жидкости, осуществляют её пуск и остановку.
При заказе гидрораспределителей следует знать основные критерии.
1) Условный проход—в технических описаниях это Ду, мм. Существуют следующие основные условные проходы, наиболее часто применяемые на различном оборудовании: 4, 6, 10, 16, 20 и 32 мм.У моделей импортного производства условный проход это SETOP, соответственно: SETOP02, SETOP03, SETOP05, SETOP07, SETP08, SETOP10.
В маркировке распределителей условный проход может обозначаться либо просто цифрами, либо буквами, например: у распределителей бренда Rexroth и у многих китайских производителей тип 4WE10—это г/распределитель с условным проходом 10мм (SETOP05), в тоже время у бренда Atos—это тип DKE.
2) Тип управления. Гидрораспределители могут иметь различные типы управления, чаще всего используются распределители с электромагнитным управлением, это модели: ПЕ, ВЕ, 1РЕ, ГРЭ, WE, DKE, DHI, DSG и т.д.. Также существуют гидравлические распределители с механическим управлением (например, модели ВМР, WMR..), с ручным управлением (например модели: ВММ, 1РММ, WMM, DMG..) и с гидравлическим управлением (например, модели ВХ..)
3) Если предыдущие параметры можно легко определить чисто по внешнему виду распределителя, то без знания схемы распределения потоков рабочей жидкости (схемы установки золотника) заказать распределитель практически невозможно.Схема представлена в виде квадратов с расположенными в них стрелками, схема распределения потоков показывает, как именно соединяются каналы при работе г/распределителя и в нейтральном положении. Опять же в зависимости от производителя схема распределения потока может обозначаться только цифрами (14, 24, 34, 44 и т.д.), цифрами и буквами (14-А, 574Е, 3С3, 2В3В и т.д.) или же только буквами (J, G, D, Y и т.д.). Гидрораспределители могут быть двухпозиционные и трёхпозиционные.

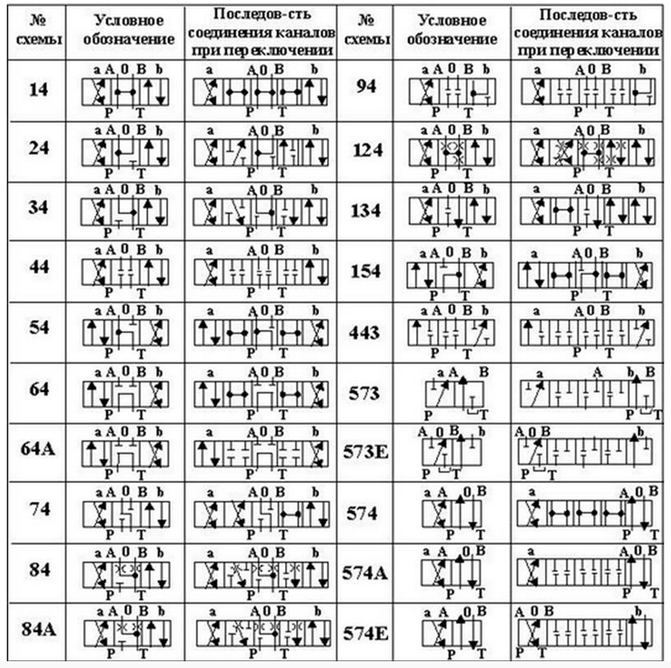

Таблица основных схем распределения потоков гидрораспределителей:
В настоящее время остаются ещё востребоваными гидрораспределители старого образца, имеющие маркировку типа ПГ73-11, ПГ74-11, ПГ74-2..БПГ72-2.., ВПГ72-..и др..(например: 14ПГ 73-11, 45ПГ 73-11, 34ПГ72-34, 54ПГ 73-11, 24ПГ 73-11, 54БПГ 73-11 и т.д..), чтобы не искать старые модели в складских остатках или покупать восстановленный товар, можно заменить устаревший распределитель на новую модель, используя дополнительно переходную плиту. Для самых распространённых типов г/распределителей с Ду-6мм--это плита В6-7311, с Ду-10мм—плита В10-7313, для Ду-16мм—плита В16-7324.
Более подробную информацию о каждом типе гидрораспределителей вы можете посмотреть на сайте в Каталоге в разделе «Гидрораспределители»--«Гидрораспределители золотниковые».
index.pl?act=SUBJ&subj=gidroraspredeliteli+zolotnikovye§ion=gidroraspredeliteli
Ниже приведены фото гидрораспределителя с условным проходом 6мм с различными видами управлений:

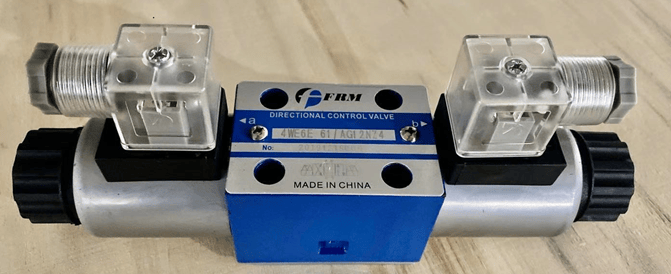

Гидрораспределитель с двухсторонним электромагнитным управлением типа 4 WE6, аналог ПЕ6, ВЕ6, 1РЕ, FW-02, DHI, DSG-01 и др.

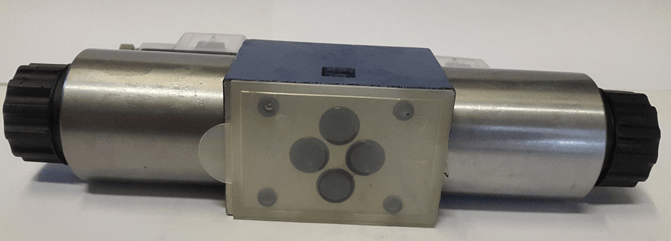

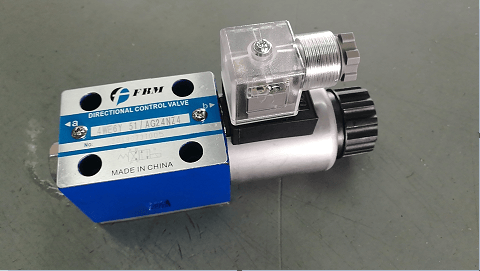

Гидрораспределитель с односторонним электромагнитным управлением

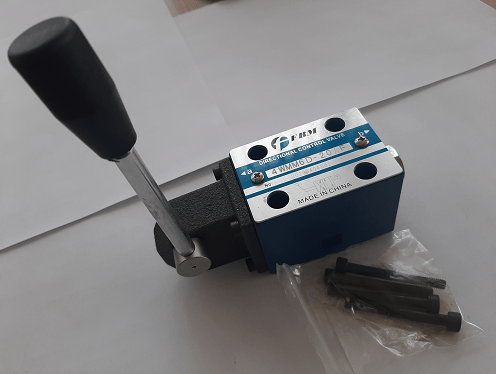

Гидрораспределитель Ду-6мм с ручным управлением
Если у вас имеются затруднения с выбором типа гидрораспределителя, вам необходимо подобрать аналог или же вы не находите нужной информации, то просим вас присылать свои запросы на электронную почту: e-mail: fariteks@mail.ru или звонить по телефонам, указанным на сайте на вкладке «Контакты».
