Насос-моторы типа МГП 112/32, МГ1Д 112/32, МГЭ 112/32

Насос-моторы типа МГП 122/32 применяются в дорожно-строительной технике, а именно: кранах (КС 64-76, КС3577-3, 3577-3К, КС45726-2 и др..), погрузчиках (ВП-05), экскаваторах и прочих агрегатах.

Насос-моторы способны работать в двух режимах:
- в режиме гидромотора, т.е. как привод исполнительных механизмов, которые требуют бесступенчатого регулирования частоты вращения. Направление вращения вала — реверсивное;
- в режиме насоса, т.е. для преобразования механической энергии приводного вала в энергию переменного по величине потока рабочей жидкости (в закрытых схемах).

Насос-мотор МГП 112/32 имеет пропорциональное регулирование, гидравлическую настройку и начало регулирования рабочего объёма—от максимального.

Насос-мотор МГП 112/32 является аналогом насос-мотора марки 303.3.112.501.002 и 303.4.112.. производства ОАО "Пневмостроймашина" г.Екатеринбург, а также насос-мотора марки А6VM 107 фирмы Rexthrot Германия.

Условное обозначение

МГП	Тип насос-мотора	МГП - насос-мотор
112	Рабочий объем	112 см3
32	Номинальное давление	32 МПа
У, Т	Климатическое исполнение	У - умеренный; Т - тропический
1	Категория размещения	1

Технические параметры

Параметры	насос	мотор
Рабочий объем, см3	112
Частота вращения, с-1(об/мин):
номинальная	1500	1500
максимальная	2000	3000
минимальная	200	50
Подача, л/мин	159,6
Расход, л/мин		182,6
Давление на выходе, МПа:
номинальное	32
максимальное	40	20
Давление на входе, МПа:
номинальное		32
максимальное	1,6	40
Давление начала регулирования, МПа:	0,6-1,0	0,6-1,0
Перепад давлений, МПа:	32	32
Номинальная мощность, кВт:
потребляемая, не более	97,6
эффективная, не менее		80,7
Крутящий момент, ном., Н·м:		524
Масса, кг	58	58

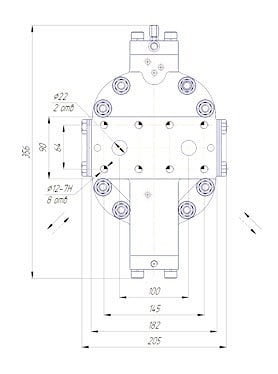

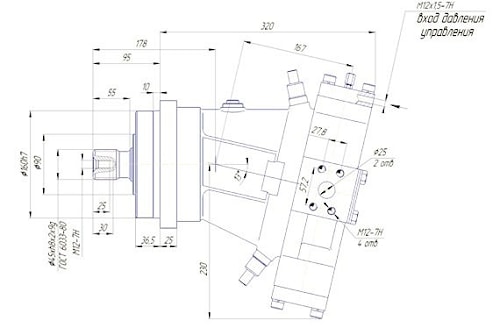

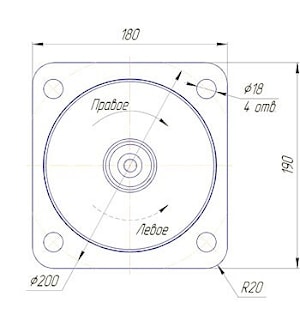

Габаритные и присоединительные размеры насос-мотора типа МГП 112/32 :

---

НАСОС-МОТОРЫ типа МГ1Д 112/32 используются в объёмных гидроприводах машин и агрегатов в тех случаях, когда требуется режим авторегулируемого насоса или гидромотора.

В режиме насоса МГ1Д 112/32 работает аналогично МГП 112/32. В режиме гидромотора — работает в качестве привода исполнительных механизмов, требующих бесступенчатого регулирования частоты вращения при поддержании постоянного давления в гидросистеме.
Направление вращения вала в режиме гидромотора — реверсивное.

Насос-мотор типа МГ1Д 112/32 является аналогом насос-мотора типа 303.3.112.220 производства ОАО "Пневмостроймашина" г. Екатеринбург.

Вид климатического исполнения насосов по ГОСТ 15150:
У - для районов с умеренным климатом;
Т - для районов с тропическим климатом;
1 - категория размещения по ГОСТ 15150.

Условные обозначения насос-мотора МГ1Д 112/32

МГ1Д	Тип насоса	Насос-мотор
112	Рабочий объём	112
32	Номинальное давление	32 МПа
У, Т	Климатическое исполнение	У, Т
1	Категория размещения	1

Технические параметры

Параметры	МГ1Д 112/32
Рабочий объем, см3	112
Частота вращения, об/мин:
номинальная	1500
максимальная	3000
Расход, л/мин	182,6
Номинальная мощность, кВт	80,7
Масса, кг	58

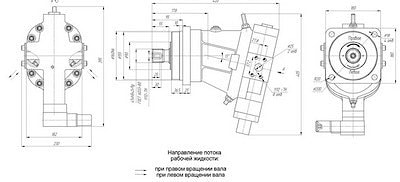

Габаритные и присоединительные размеры насос-мотора МГ1Д 112/32 :

---

НАСОС-МОТОР типа МГЭ 112/32 работает в режимах авторегулируемого насоса или гидромотора.

В режиме насоса работает аналогично МГП 112/32. В режиме гидромотора — работает в качестве привода исполнительных механизмов, требующих дискретного регулирования частоты вращения. (Устанавливается регулятор с дискретным электрогидравлическим управлением, с гидрораспределителем 1РЕ6.574А. Г24НМ—с электромагнитом пост.тока и напряжением 24в).

Направление вращения вала в этом режиме — реверсивное.

Насос-мотор типа МГЭ 112/32 является аналогом насос-мотора типа 303.3.112 производства ОАО "Пневмостроймашина" г.Екатеринбург.

Условные обозначения насос-мотора типа МГЭ 112/32

МГЭ	Тип насоса	Насос-мотор
112	Рабочий объём	112
32	Номинальное давление	32 МПа
У, Т	Климатическое исполнение	У, Т
1	Категория размещения	1

Технические параметры

Параметры	МГЭ 112/32
Рабочий объем, см3	112
Частота вращения, об/мин:
номинальная	1500
максимальная	3000
Расход, л/мин	182,6
Номинальная мощность, кВт	80,7
Масса, кг	58

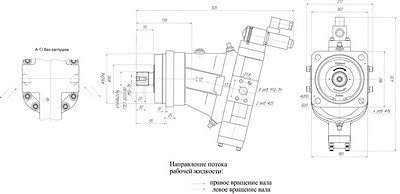

Габаритные и присоединительные размеры насос-мотора типа МГЭ 112/32:
