Шестерённые насосы типа Г11-2..(А)

Насосы шестерённые типа Г11-2..(А) применяются в гидравлических системах и служат для нагнетания под номинальным давлением 2,5 МПа (25 кгс/см²) технических масел или других нейтральных жидкостей, обладающих смазывающей способностью. Данный тип шестерённых насосов не предназначен для перекачивания жидкостей, вызывающих коррозию рабочих органов насоса.

Перекачиваемые жидкости должны отвечать следующим требованиям:
- кинематическая вязкость от 17 до 400 мм²/с (сСт);
- t ⁰ жидкости от 283 К до 333 К (от 10ºС до 60ºС).

Чистота рабочей жидкости должна быть не грубее 13 класса по ГОСТ 17216-71, для этого следует устанавливать на напорной или сливной магистрали гидросистемы фильтр с номинальной тонкостью фильтрации не грубее 40 мкм.

Шестерённые насосы предназначены для эксплуатации в районах со следующими типами климата ( категория размещения по ГОСТ15150):
- умеренным и холодным (УХЛ), категории 4 и 1;
- холодным (ХЛ), категория 1;
- сухим и влажным тропическим (Т), категория 4.

Насосы шестерённые могут устанавливаться как в горизонтальном, так и вертикальном положениях, при этом размещение насоса на машине должно обеспечивать удобный доступ к ним для монтажа и наблюдения за работой.
При монтаже насосов следует строго центрировать валы насоса и приводного механизма, смещение их осей не должно быть более 0,2мм.
Для защиты насоса от перегрузок в гидросистеме необходимо устанавливать предохранительный клапан, настройка которого не должна превышать 3МПа (30 кгс/см2), а расход должен соответствовать подаче насоса.
Перед началом работы внутренние полости шестерённого насоса должны быть залиты чистым минеральным маслом.

Типоисполнение шестерённых насосов по виду крепления

Марка насосов (агpегатов)	Исполнение
Г11-21; Г11-22; Г11-23; Г11-24; Г11-25	С кpеплением по лапам
Г11-21А; Г11-22А; Г11-23А; Г11-24А; Г11-25А	С кpеплением по лапам

Направление вращения приводного вала насоса–правое. Насосы с левым вращением вала могут быть изготовлены по спецзаказу.

Технические характеристики шестерённых насосов типа Г11-2..(А)

Наименование	Типоразмер насоса
	Г11-22А	Г11-22	Г11-23А	Г11-23	Г11-24А	Г11-24	Г11-25А	Г11-25
Рабочий объём, см3	11,2	16	22,4	29,1	40	56	80	100
Номинальная подача, л/мин.	12	18	26	38	51,5	73	105	133
Коэффициент подачи, % не менее	76	78	80	82	89	90	91	92
КПД % не менее	54	56	64	68	72	74	76	77
Давление на выходе, МПа
– номинальное	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
– максимальное	3,0	3,0	3,0	3,0	3,0	3,0	3,0	3,0
Давление на входе номинальное, МПа	не более минус 0,02	не более минус 0,02	не более минус 0,02	не более минус 0,02	не более минус 0,02	не более минус 0,02	не более минус 0,02	не более минус 0,02
Частота вращения, с-1 (об/мин)	24,0 (1450)	24,0 (1450)	24,0 (1450)	24,0 (1450)	24,0 (1450)	24,0 (1450)	24,0 (1450)	24,0 (1450)
– номинальная	10,0 (600)	10,0 (600)	10,0 (600)	10,0 (600)	10,0 (600)	10,0 (600)	10,0 (600)	10,0 (600)
– минимальная	30,0 (1800)	30,0 (1800)	30,0 (1800)	30,0 (1800)	30,0 (1800)	30,0 (1800)	30,0 (1800)	30,0 (1800)
максимальная
Мощность при номинальном давлении, кВт	0,9	1,5	1,7	2,3	2,9	4	5,5	7,5
Масса, кг	6	6	8,7	8,7	11	11	16	16

Для увеличения срока службы шестерённых насосов замену масла рекомендовано производить по мере загрязнения, но не реже одного раза в шесть месяцев работы насоса. Ресурс шестерённого насоса при условии номинальной работы не менее 7100 часов.

---

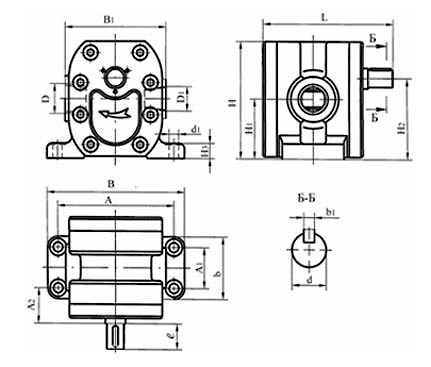

Общий вид насоса типа Г11-2..(А)

---

Габаритные и присоединительные размеры шестерённых насосов типа Г11-2..(А)

Обозначение размеров	Типоразмер насоса
	Г11-22	Г11-23	Г11-24	Г11-25
	Г11-22А	Г11-23А	Г11-24А	Г11-25А
А	110	114	146	166
А1	38	60	63	75
А2	33	34	46	46
В	130	138	176	200
В1	100	110	130	155
D (всасывание)	К3/4"	К3/4"	К1 1/4"	К1 1/2"
D1 (нагнетание)	К1/2"	К1/2"	К3/2"	К1 1/4"
H	109	125	143	175
H1	55,5	63	74	85,5
H2	75	86	100	118
H3	14	15	16	17
L	123	155	180	205
b	58	82	93	105
b1	5	5	6	8
d	16	18	22	28
d1	9	9	13	13
l	24	30	30	40
