Насосным агрегатом называется агрегат состоящий из следующих частей: шестерённого насоса, соединительной муфты и электродвигателя.
В случаях, когда электродвигатель не требуется, насосные агрегаты могут состоять из шестерённого насоса и соединительной муфты (тип ДГ11-11(А,Б))
Насосные агрегаты типа БГ11-11(А, Б), ВГ11-11(А, Б) и ДГ11-11(А, Б) предназначены для нагнетания под номинальным давлением 0,5 МПа (5 кгс/см²) технических масел или других смазывающих жидкостей с кинематической вязкостью от 17 до 400 мм²/с (сСт) (при t жидкости от 283 К до 333 К (от 10ºС до 60ºС). Не допускается использование насосных агрегатов для перекачивания жидкостей, вызывающих коррозию рабочих органов насоса.
Насосные агрегаты имеют сертификат соответствия № РОСС RU.ММ03.В03945 с 12.07.2010 г.по11.07.2013 г. и соответствуют требованиям нормативных документов ГОСТ Р 52543-2006, ГОСТ 14658-86.
В зависимости от величины давления на выходе шестерённые насосы и агрегаты подразделяются на две группы:
– первая группа — насосы, обеспечивающие давление на выходе до 0,5 МПа;
– вторая группа — насосы, обеспечивающие давление на выходе до 2,5 МПа.
Насосные агрегаты типа БГ11-11(А, Б) монтируются на жёстком основании (плите), исключающем вибрацию.
Насосные агрегаты ВГ11-11(А, Б), ДВГ11-11(А, Б) могут использоваться с погружением насоса в жидкость
.
Насосные агрегаты могут устанавливаться в горизонтальном и вертикальном положениях, но при этом размещение агрегата на машине должно обеспечивать удобный доступ к нему для монтажа и наблюдения за его работой.
Для защиты насосного агрегата от перегрузок необходимо устанавливать в гидросистеме предохранительный клапан, настройка которого не должна превышать 0,6 МПа (6 кгс/см2), а расход должен соответствовать подаче насоса.
Насосные агрегаты подразделяются по виду крепления:
Типоисполнение | Вид крепления |
БГ11-11 | С кpеплением по лапах двигателя |
БГ11-11А | С кpеплением по лапах двигателя |
БГ11-11Б | С кpеплением по лапах двигателя |
ДБГ11-11 | Без двигателя |
ДБГ11-11А | Без двигателя |
ДБГ11-11Б | Без двигателя |
ДВГ11-11 | Без двигателя |
ДВГ11-11А | Без двигателя |
ДВГ11-11Б | Без двигателя |
ВГ11-11 | С фланцевым креплением |
ВГ11-11А | С фланцевым креплением |
ВГ11-11Б | С фланцевым креплением |
Технические характеристики насосных агрегатов типа (В) БГ11-11(А):
Наименование параметра | Нормы для типоразмеров |
БГ11-11Б; ВГ11-11Б | БГ11-11А; ВГ11-11А | БГ11-11; ВГ11-11 |
1 Рабочий объем, см³ | 3 | | 5 | 8 |
2 Номинальная подача, | 0,05 (3) | | 0,083 (5) | 0,133 (8) |
дм³/с (л/мин), не менее | | | | |
3 Коэффициент подачи, %, | 69 | | 74 | 76 |
не менее | | | | |
4Давление на выходе, МПа (кгс/см²): | |
- номинальное | 0,5 (5) |
- максимальное | 0,6 (6) |
5 Давление на входе, МПа (кгс/см²) | от минус 0,02 до 0,02 |
(от минус 0,2 до 0,2) |
6 Частота вращения, с-1(об/мин) | |
- номинальная | 24 (1450) |
- минимальная | 10 (600) |
- максимальная | 25 (1500) |
7 Мощность при номинальном | 0,13 | | 0,14 | 0,25 |
давлении, кВт, не более | | | | |
| | | | |
| |
8 Масса агрегатов, кг, не более | | | 7,3 | |
9 Удельная масса, кг/л | 0,73 | 0,440 | 0,275 |
|
|
Пpимечания |
1 Паpаметpы указаны для pаботы насосов (агрегатов) на минеpальном масле вязкостью (17…23) мм²/с (сСт) пpи темпеpатуpе масла 323 К ± 4 К (50ºС ± 4ºС). |
2 Значения номинальной подачи и коэффициента подачи указаны пpи номинальном давлении, номинальной частоте вpащения вала насоса (агрегата) и атмосфеpном давлении 760±150 мм pт.ст. |
3 Хаpактеpистики насосных агpегатов с буквой "Д" (поставка без двигателя) аналогичны типоисполнениям по своей гpуппе. |
Общий вид агрегатов:
ТИП БГ11-1..(А, Б)
ТИП ВГ11-1..(А, Б)
ТИП ДГ11-1..(А, Б)
Габаритные и присоединительные размеры насосных агрегатов типа (В)БГ-11(А):

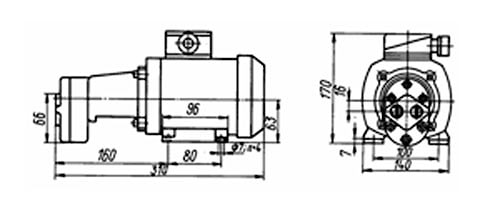

Насосный агрегат типа БГ11-1.. (А,Б) с электродвигателем АИР63А4

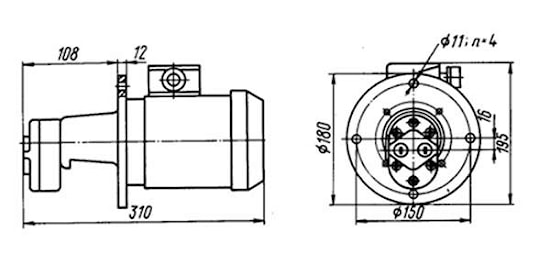

Насосный агрегат типа ВГ11-1.. (А,Б) с электродвигателем АИР63А4

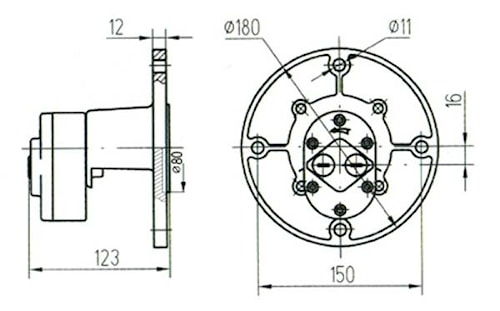

Насос типа ДВГ11-1..(А, Б)

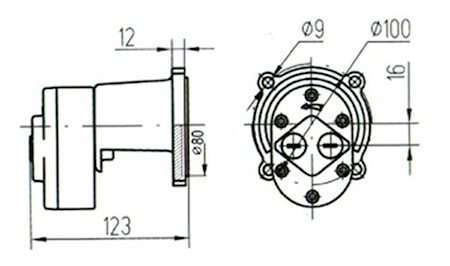

Насос типа ДБГ11-1..(А, Б)
