Электромагнитный привод ЭМД-..

Электромагниты типа ЭМД могут быть установлены на различном промышленном оборудовании в качестве привода для дистанционного управления различными механизмами, рабочий орган которых совершает возвратно-поступательные перемещения. Поэтому электромагниты типа ЭМД также называют электромагнитными приводами. В настоящее время электромагнитные приводы типа ЭМД выпускаются шести габаритов, при этом ЭМД-2 (второй габарит) может быть изготовлен во взрывозащищённом исполнении. Степень защиты привода общепромышленного исполнения—IP30, взрывозащищённого—IP67. Такие степени защиты являются более высокими по сравнению с характеристиками аналогичных электромагнитных приводов. Большим преимуществом также является полное отсутствие пускового тока.
Электромагниты ЭМД-.. достаточно надёжны и долговечны, т.к все металлические части, контактирующие с окружающей средой защищены от коррозии, а сама катушка изолирована и размещена в металлическом корпусе. Приводы ЭМД-.. предназначены для подключения к сети постоянного или переменного тока, но при этом электромагниты для сетей переменного тока могут быть укомплектованы только электрическими соединителями типа СЭ11-19. Электромагниты типа ЭМД-..могут иметь два исполнении: тянущее и толкающее.

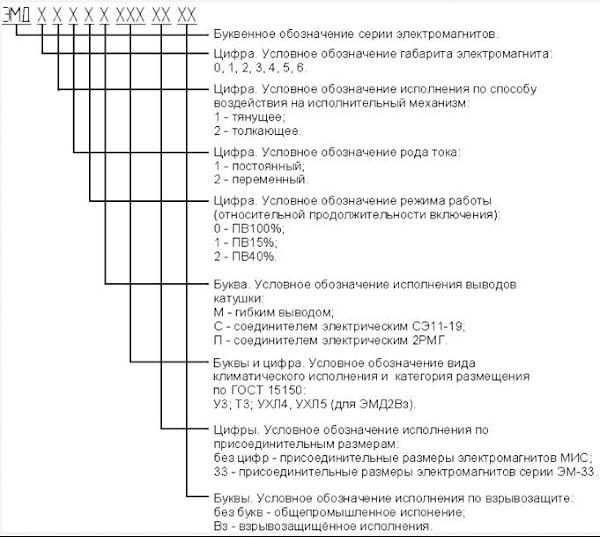

Структура условного обозначения электромагнитного привода ЭМД-..:
РИС.1


Технические характеристики электромагнитных приводов типа ЭМД-0..:

Габарит	Режим работы, ПВ, %	Номинальное тяговое усилие, Н	Номинальный ход якоря, мм	Потребляемая мощность, Вт	Число циклов в час	Время срабатывания/возврата, с	Масса, кг
ЭМД-0	100; 40; 15	10;15;20	10	25; 40; 50	2400; 1200; 1200	0,25/ 0,15	0,4
ЭМД-1	100; 40; 15	15;22;30	15	35; 56; 70	2400; 1200; 1200	0,35/ 0,20	0,5
ЭМД-2	100; 40; 15	18 (15*); 27; 36	20(15*)	45; 72; 90	1200; 600; 600	0,45/ 0,30	0,92
ЭМД-3	100; 40; 15	30;15;60	20	55; 90; 110	1200; 600; 600	0,5/ 0,40	1,76
ЭМД-4	100; 40; 15	45;67;90	25	65; 105; 130	1200; 600; 600	0,65/ 0,45	3,0
ЭМД-5	100; 40; 15	60;90;120	25	75; 120; 180	1200; 600; 600	0,65/ 0,45	5,0
ЭМД-6	100; 40; 15	90;135;180	30	85; 135; 190	600; 300; 300	0,75/ 0,50	8,5

РИС.2

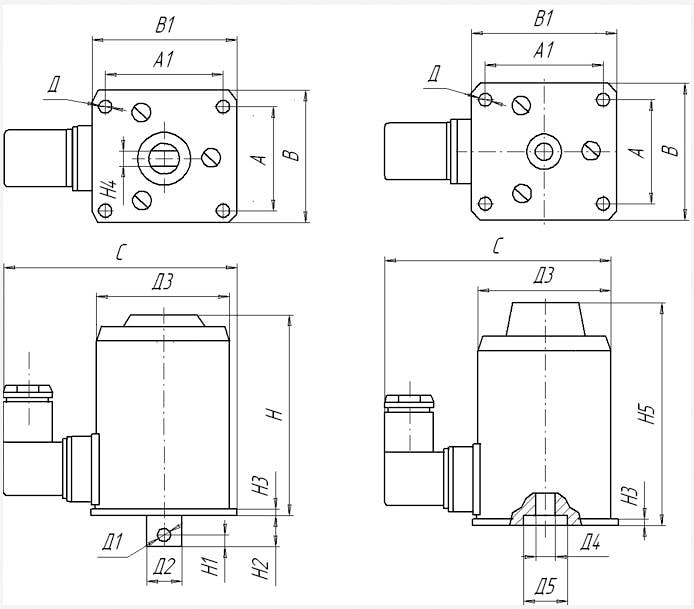

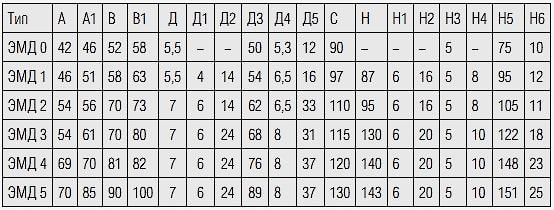

Габаритные и присоединительные размеры электромагнитов (приводов) типа ЭМД-0..5 с соединителем СЭ11-19:
ТЯНУЩЕГО / ТОЛКАЮЩЕГО



РИС.3

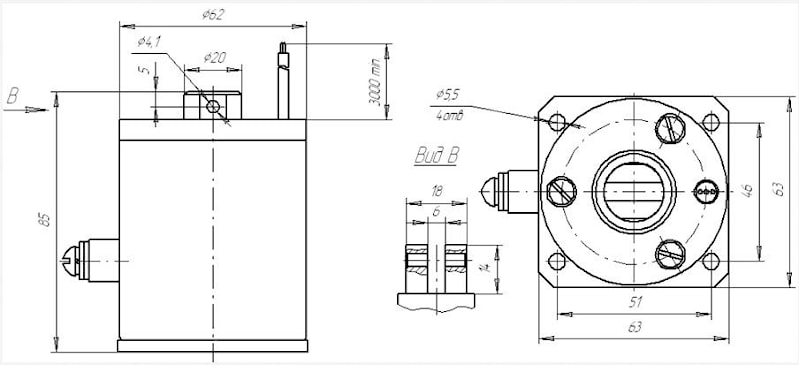

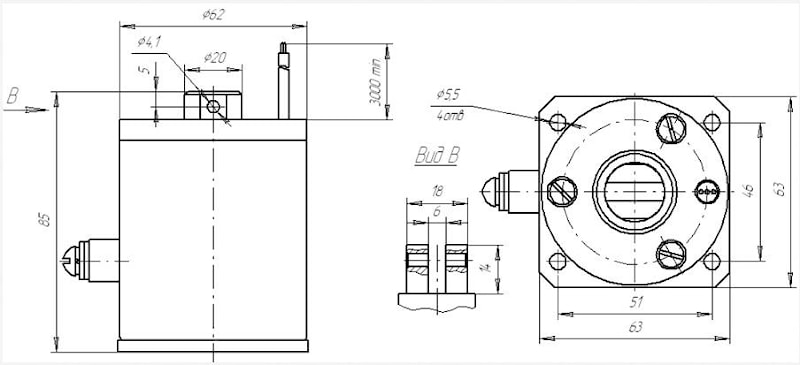

Габаритные и присоединительные размеры электромагнита (привода) взрывозащищённого исполнения:
типа ЭМД-2Вз:


РИС.4

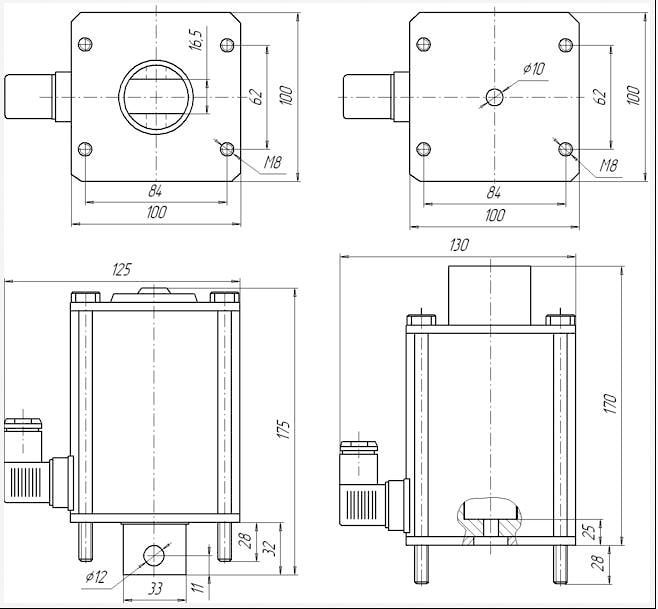

Габаритные и присоединительные размеры электромагнита (привода) типа ЭМД-6 с электрическим соединителем СЭ11-19:

Тянущий

Толкающий

Электромагниты типа ЭМД-..могут служить заменой электромагнитов типа ЭМ33; ЭМ44; ЭД и МИС, полностью соответствуя им по техническим характеристикам и присоединительным размерам (см.таблицу взаимозаменяемости).

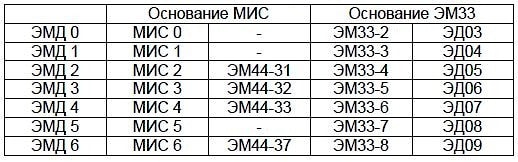

Таблица взаимозаменяемости магнитных приводов
